位移传感器

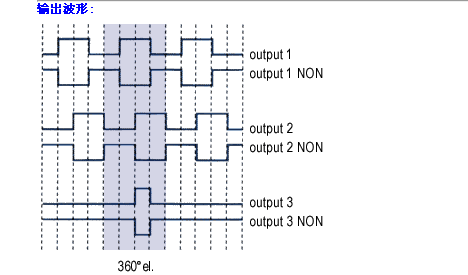

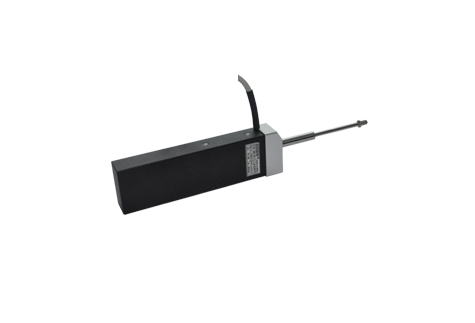

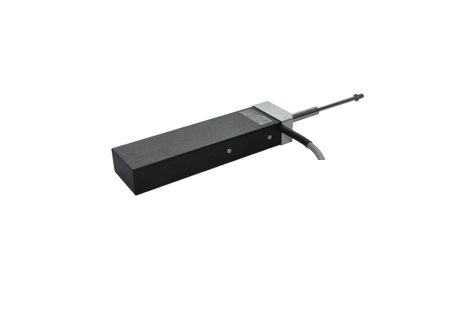

捷克ESSA精密型微位移高分辨率光栅尺SM50 系列,测量长度:0-50mm ;分辨力:0.005,0.001,0.0005,0.0001mm;输出信号:5V TTL方波 ;长线驱动(差分输出);工作温度:0 - 40°C;SM50是精密的小型光栅尺测量系统,适用于小量程的精密测量,尤其适用于测量,机器人技术,医疗设备,精密现代化加工设备,通常用于连续的厚度测量。SM50光栅尺将直线位移变化转换脉冲信号,脉冲信号的数量对应移动的距离,脉冲频率则反应了运动速度,SM50本体部分由一套精密直线滚珠轴承,复位弹簧,玻璃光栅,LED光照系统组成。SM50输出信号为矩形方波,A,B相相差90°的两路波形,能够指示出移动距离以及方向。Z相波形为零位脉冲信号,一般位于测量长度的中间位置。输出信号可根据需要是线性差动或者TTL方波。

  • 产品概述和特点
  • 技术参数
  • 安装图及配件
  • 相关下载
   捷克ESSA精密型微位移高分辨率光栅尺SM50 系列,测量长度:0-50mm ;分辨力:0.005,0.001,0.0005,0.0001mm;输出信号:5V TTL方波 ;长线驱动(差分输出);工作温度:0 - 40°C;SM50是精密的小型光栅尺测量系统,适用于小量程的精密测量,尤其适用于测量,机器人技术,医疗设备,精密现代化加工设备,通常用于连续的厚度测量。SM50光栅尺将直线位移变化转换脉冲信号,脉冲信号的数量对应移动的距离,脉冲频率则反应了运动速度,SM50本体部分由一套精密直线滚珠轴承,复位弹簧,玻璃光栅,LED光照系统组成。SM50输出信号为矩形方波,A,B相相差90°的两路波形,能够指示出移动距离以及方向。Z相波形为零位脉冲信号,一般位于测量长度的中间位置。输出信号可根据需要是线性差动或者TTL方波。

技术参数:

测量长度

50±0.5mm

分辨率

0.10.20.5125a10um

准确度

±1um/50mm

最大测量速度

0.5m/s

弹簧压力

0.4-08N

工作电压

5Vss±5%

电流(LD线性差动输出)

Max.130mA

电流(TTL输出)

Max.50mA

防护等级

Ip40

 工作温度

0——40

绝缘阻抗

Min.20MΩ

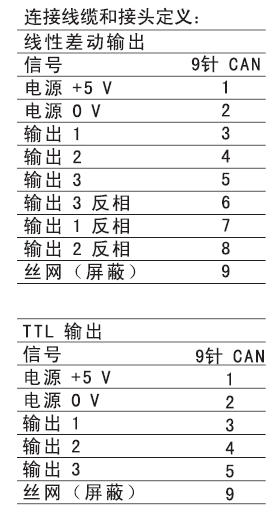

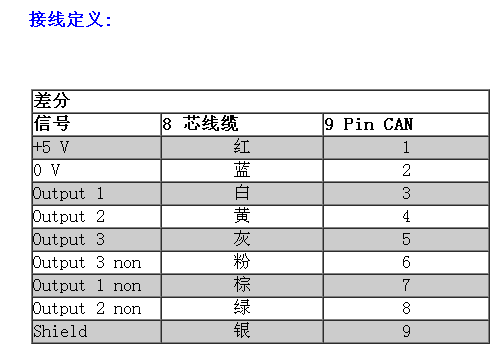

输出信号(LD线性差动输出)

RS 422  20mA

输出信号(TTL输出)

L=max.0.5vat<10mA

H=min.3.5vat>2.5mA

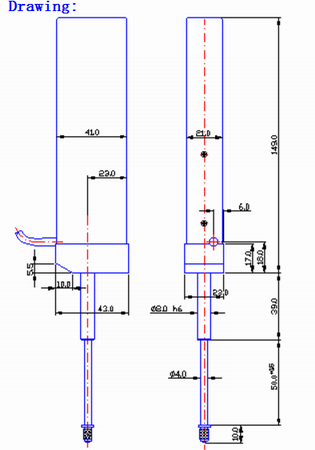

产品尺寸图:

相关资料下载:

           产品资料:

                       捷克ESSA 精密 高分辨率 SM50.pdf<
