位移传感器

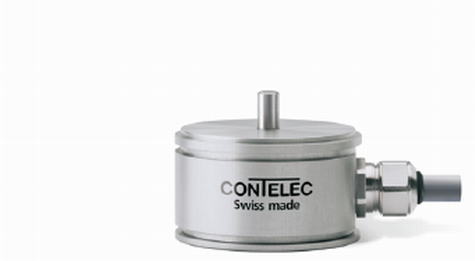

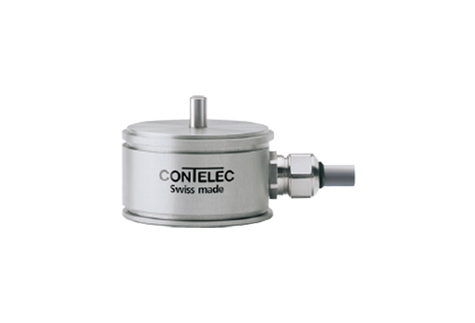

瑞士CONTELEC无磨损角度传感器,多种规格:直径13mm...51mm; 使用寿命长:无机械磨损; 线性度好: +/-0.25%,+/-0.1%;多种角度,输出信号可选。 无磨损角度传感器Vert-X 51,测量角度范围 0 ... 360°;独立线性度 ±0.3% ±0.1% ;最大磁滞: ° 0.1 0.1;分辨率:bit 12 14。

  • 产品概述和特点
  • 技术参数
  • 安装图及配件
  • 相关下载
    瑞士CONTELEC无磨损角度传感器,多种规格:直径13mm...51mm; 使用寿命长:无机械磨损; 线性度好: +/-0.25%,+/-0.1%;多种角度,输出信号可选。无磨损角度传感器Vert-X 51,测量角度范围  0 ... 360°;独立线性度  ±0.3%  ±0.1% ;最大磁滞: ° 0.1 0.1;分辨率:bit 12 14。

技术参数


测量角度范围

0° ... 360°

独立线性度%

     ±0.±0.1%

最大磁滞

0.1 °

分辨率

12-14bit

最大重复性

 0.1°

快速模式采样率

kHz 5)(2

慢速模式采样率

kHz 1.66/ 0.5

快速模式系统传播延迟

μs(800)

慢速模式系统传播延迟

μs 4600/ 2500

输出信号最大温度系数

ppm /°K 100 100°

MTTFd / MTBF /平均/

185 / 147

供电电压

VDC 16 ... 35

不带负载电流损耗(典型的)快速模式

mA (19) (20)

不带负载电流损耗(典型的)慢速模式

mA 14 15

输出最小电阻负载

kOhm 0 ... 0.5

输出最大电容负载

  nF 100

电源极性反接保护

电气连接(s =屏蔽线)

电缆3,

单根线缆横截面

  mm2 0.56 (AWG20)

冗余

电气连接冗余(s =屏蔽线)

电缆6

单根线缆横截面冗余

mm20.56 (AWG20)

机械特性参数

机械转角范围

360°

防护等级

IP54 / IP67

在特定防护等级的最大起动转矩

Ncm 0.5 / 6

最大回转速度

Rpm6000

最小寿命动作

200

最大允许轴向轴负载

N45


产品尺寸:

               暂无
