位移传感器

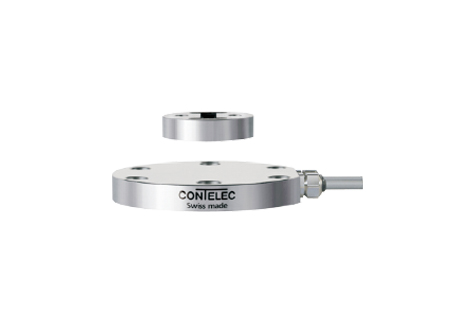

瑞士CONTELEC分体式角度传感器 多种规格:直径5mm...90mm ;使用寿命长:无机械磨损; 线性度好: +/-0.25%,+/-0.1% ;多种角度,输出信号可选。 分体式角度传感器Vert-x 90E;测量角度范围 0 ... 360°; 独立线性度 ±0.3;最大磁滞 0.1°;分辨率:12 / 14 bit。

  • 产品概述和特点
  • 技术参数
  • 安装图及配件
  • 相关下载
     瑞士CONTELEC分体式角度传感器 多种规格:直径5mm...90mm ;使用寿命长:无机械磨损; 线性度好: +/-0.25%,+/-0.1% ;多种角度,输出信号可选。分体式角度传感器Vert-x 90E;测量角度范围 0 ... 360°;  独立线性度 ±0.3;最大磁滞   0.1°;分辨率:12 / 14 bit。

技术参数:

测量角度范围

0°--- 360°

独立线性度

±0.3

最大磁滞

0.1°

分辨率

12-14bit

最大可重复性

0.1°

快速模式采样率

5kHz

慢速模式采样率

0.5 kHz

电源极性反接保护

供电电压

                 16 ... 35 VDC

电气连接(s =屏蔽线

电缆3

输出最小电阻负载

0 ... 0.5   kOhm

输出最大电容负载

100nF

单根线缆横截面

0.56—2mm (AWG24)

机械性能参数

机械转角范围

连续360°

防护等级

IP68& IP69K

最小寿命 动作

无限次

工作和储存温度

-40 ... +85°

IEC 68-2-6 振动

(Amax = 0.75mm,=5 …2000Hz)   50 g

IEC 68-2-27 冲击

200g

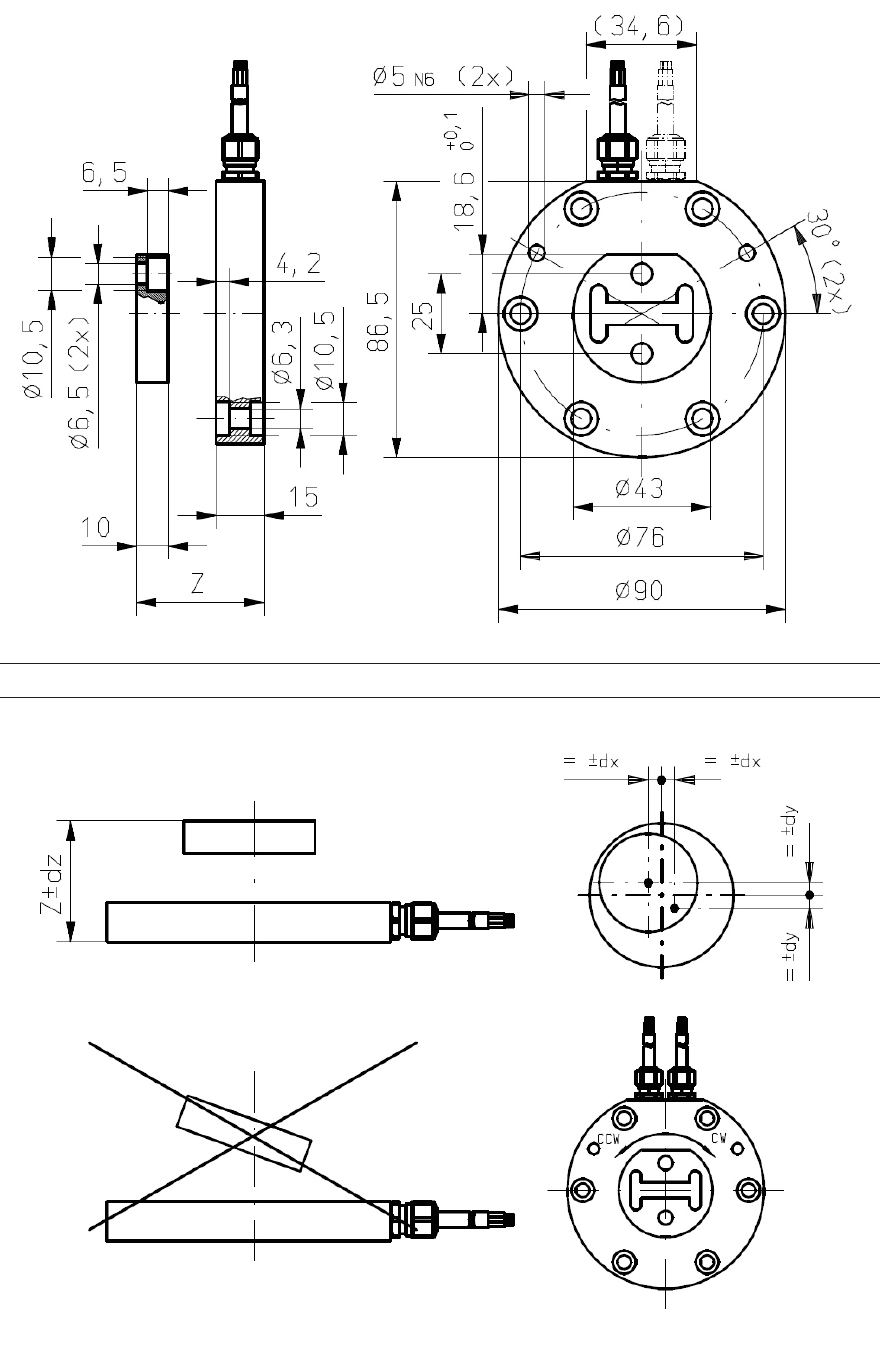

产品尺寸图:



相关资料下载:

产品资料:

    24V供电:

          Vert-X90E 输出:4-20mA.pdf

                   Vert-X90E 输出:0-10V.pdf

          Vert-X 90E 输出:0.5V-4.5V.pdf
