仪表&变送器

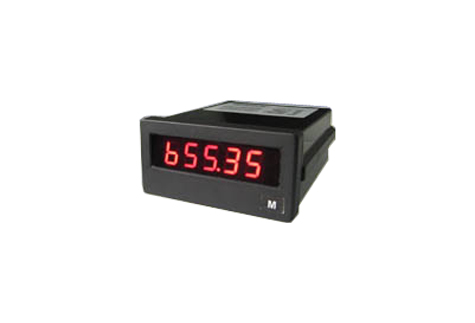

智能型数字显示表AE系列,输出模拟量0-20mA,4-20mA,0-5v,0-10v都可选购,可选购RS485接口与计算机通讯,可选购两点/四点报 警点,可设定HI-LO ,任意点归零(可选购按键归零)

  • 产品概述和特点
  • 技术参数
  • 安装图及配件
  • 相关下载
    智能型数字显示表AE系列,输出模拟量0-20mA,4-20mA,0-5v,0-10v都可选购,可选购RS485接口与计算机通讯,可选购两点/四点报 警点,可设定HI-LO ,任意点归零(可选购按键归零)

技术参数:

显示

-19999 69999

输入

电压: 0...10 V,电流: (0) 4...20 mA,电位器(电阻式位移传感器

显示刷新率

2.5/秒(标准),10/秒(选购)

准确度

±0,1 %FS+1count@23°C±3°C

防护级别

IP 65 (前面板)

工作电源

220 VAC,直流(选购)

工作温度

-10...+55°C

两点/四点报 警(HILO可设置)(选购)

报警点

吸合式继电器,250V 3A(标准),光耦(选购),固态继电器(选购)

计算机接口

RS232/RS 485(选购)

坡度检测(选购)

双位移传感器输入,显示差值

尺寸

W 96 x H 48 x D 110 mm

开孔尺寸

符合DIN 92 x 44 mm

特殊编程功能(选购) 请联系销售


产品尺寸图:

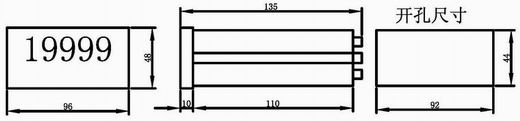

AE系列数字显示表尺寸图:

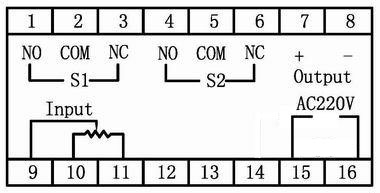

AE系列数字显示表接线图:(此图仅供参考,以实际产品为准)

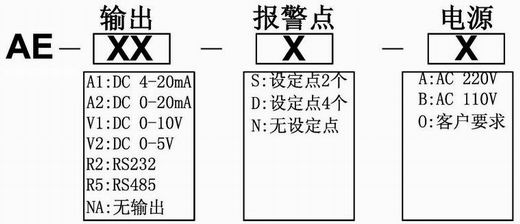

AE系列数字显示表选型说明


注意:1.报 警点数值只可设定为正值(标准);报 警点数值可设定为负值(选购)

    2.任意点清零功能与继电器设定(报 警点)的关系(如有疑问,请在订购前联系技术支持部门)

     (1).“清零不动”也称为“绝对清零”(标准)

当在某位置清零后,新的报 警点的位置值为S1,S2,S3,S4的设定值减去清零点的位移量;相对于绝对零位,设定值不变

      (2).“清零随动”也称为“相对清零”(选购)

当在某位置清零后,新的报 警点的位置值为S1,S2,S3,S4的设定值不变;相对于显示零位,设定值不变

公告:为方便客户使用,自2012年1月1日起,所有带继电器输出的型号,默认出厂清零程序将变更为“清零随动”。




                 资料下载:

                                 智能型数字显示表  AE 系列
