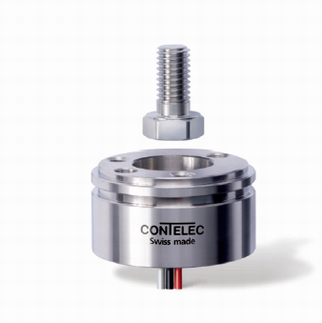

瑞士CONTELEC分体式角度传感器 ,多种规格:直径5mm...90mm; 使用寿命长:无机械磨损; 线性度好: +/-0.25%,+/-0.1% ;多种角度,输出信号可选。 分体式角度传感器Vert-X 37E。,测量角度范围 0 ... 360°,独立线性度 ±0.3%,最大磁滞 :0.1° ;分辨率:12,14bit。

  • 产品概述和特点
  • 技术参数
  • 安装图及配件
  • 相关下载

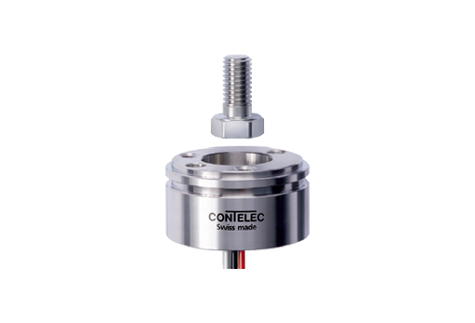

瑞士CONTELEC分体式角度传感器 ,多种规格:直径5mm...90mm; 使用寿命长:无机械磨损; 线性度好: +/-0.25%,+/-0.1% ;多种角度,输出信号可选。
分体式角度传感器Vert-X 37E。,测量角度范围  0 ... 360°,独立线性度  ±0.3%,最大磁滞 :0.1° ;分辨率:12,14bit。

技术参数:

测量角度范围

0°--- 360°

独立线性度(无错位)%

±0.3%

独立线性度(允许范围内错位@ 360°)  %

±0.5%

最大磁滞

0.1°

分辨率

12-14bit

最大可重复性

0.1°

快速模式采样率

2-5kHz

慢速模式采样率

0.5-1.66 kHz

输出信号最大温度系数

100 ppm/°K

快速模式系统传播延迟

800μs

慢速模式系统传播延迟

2500-4600μs

电源极性反接保护

不带负载电流损耗(typ.) 快速模式

19-20mA

不带负载电流损耗(typ.)慢速模式

14-15mA

  MTTFd / MTBF

147-185

供电电压

                 16 ... 35 VDC

轴向电气连接

电缆3

输出最小电阻负载

0 ... 0.5   kOhm

输出最大电容负载

100nF

单根线缆横截面

0.56—2mm (AWG24)

冗余

电气连接冗余

单根线缆横截面冗余

2mm

机械性能参数

机械转角范围

连续360°

防护等级

IP68

最小寿命 动作

无限次

工作和储存温度

-40 ... +85°

IEC 68-2-6 振动

(Amax = 0.75mm,=5 …2000Hz)   50 g

IEC 68-2-27 冲击

200g

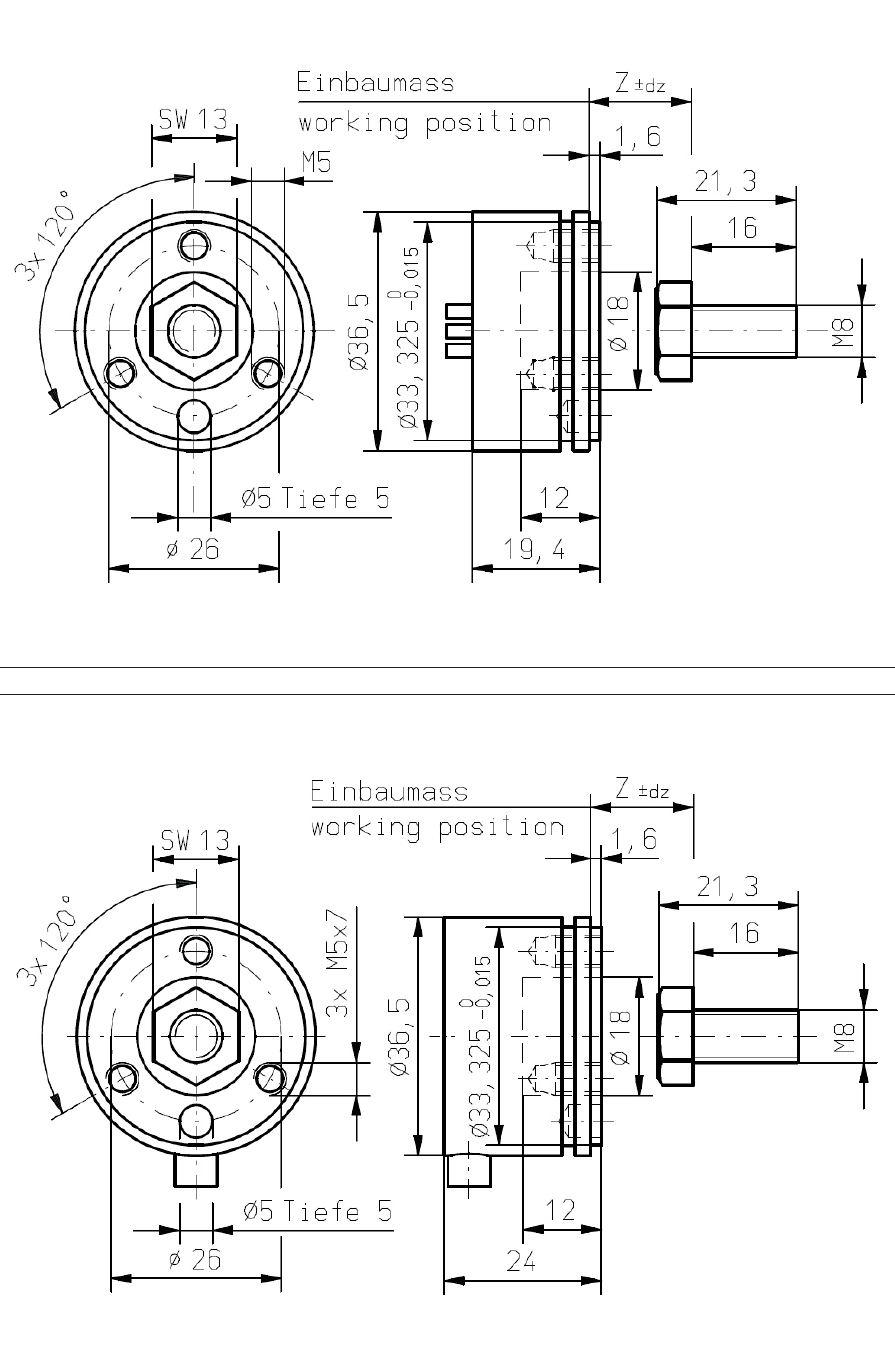

产品尺寸图:



相关产品资料:

  产品资料:

  5V供电:

         Vert-X37E 输出:比例电压.pdf

          Vert-X37E 输出:PWM.pdf

          Vert-X37E 输出:SPI.pdf

  24V供电:

           Vert-X37E 输出:4-20mA.pdf

           Vert-X37E 输出:0-10V.pdf

           Vert-X37E 输出:比例电压.pdf

           Vert-X37E 输出:PWM.pdf

           Vert-X37E 输出:SPI.pdf
