仪表&变送器

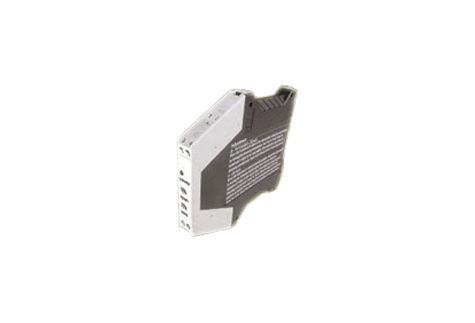

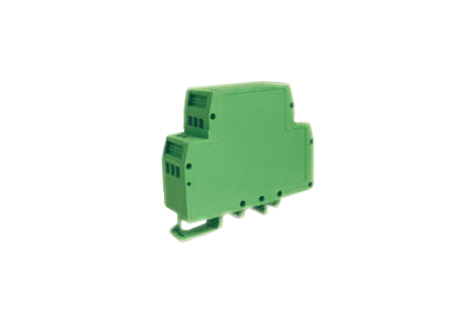

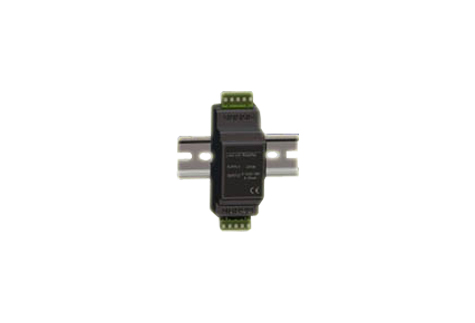

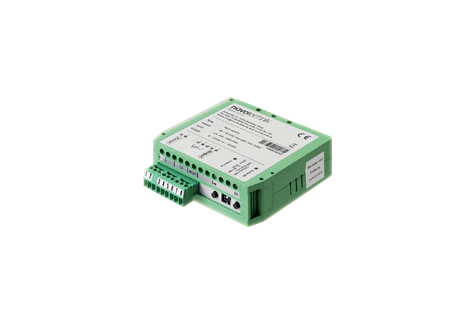

导轨式信号模块DSP35mm,DIN标准导轨安装,紧凑外壳,节省安装空间 ,4-20mA,0-10V输出,满度和零位输出可调节。专门为电位器式直线位移传感器和角度传感器设计的模拟信号转换模块,提供一个非常稳定的恒定电压给传感器。传感器滑刷上的信号能被转换成与所测位移成正比例关系的标准信号输出(电流或电压信号)。DSP信号模块的电路被封装在一个绝缘塑料机壳(PA66)内,此机壳耐电压AC2500V/Min,可以固定在标准的DIN EN50222安装轨道(35mm宽)上,适应范围(8-35V DC),标准信号 4-20mA,0-10V输出,满度和零位输出可调节(调节器内置)反极性保护(电源接反保护),35mm DIN标准导轨安装,紧凑外壳 79X59.4X25mm,节省安装空间塑料壳体 PA66工作温度 0-60℃,工作电压 10-30V DC。可直接使用未经稳压的直流电源。DSP信号模块具有优良的线性度、极低的温漂及与电位器相匹配的信号处理方式保证了位移传感器在使用过程中具有杰出表现。近距离与电位器连接,即便在信号传递很远的工况下,也能保证信号的可靠性和抗干扰性。

  • 产品概述和特点
  • 技术参数
  • 安装图及配件
  • 相关下载

   导轨式信号模块DSP35mm,DIN标准导轨安装,紧凑外壳,节省安装空间 ,4-20mA,0-10V输出,满度和零位输出可调节。专门为电位器式直线位移传感器和角度传感器设计的模拟信号转换模块,提供一个非常稳定的恒定电压给传感器。传感器滑刷上的信号能被转换成与所测位移成正比例关系的标准信号输出(电流或电压信号)。DSP信号模块的电路被封装在一个绝缘塑料机壳(PA66)内,此机壳耐电压AC2500V/Min,可以固定在标准的DIN EN50222安装轨道(35mm宽)上,适应范围(8-35V DC),标准信号 4-20mA,0-10V输出,满度和零位输出可调节(调节器内置)反极性保护(电源接反保护),35mm DIN标准导轨安装,紧凑外壳 79X59.4X25mm,节省安装空间塑料壳体 PA66工作温度 0-60℃,工作电压 10-30V DC。可直接使用未经稳压的直流电源。DSP信号模块具有优良的线性度、极低的温漂及与电位器相匹配的信号处理方式保证了位移传感器在使用过程中具有杰出表现。近距离与电位器连接,即便在信号传递很远的工况下,也能保证信号的可靠性和抗干扰性。

技术参数:


外形尺寸:





下载相关资料:

  产品资料

                                              导轨式信号模块DSP.pdf

   选型表:

       DSP-V1   DC 0-10V输出

                 DSP-A1   DC 4-20mA输出


相关推荐

  • KR-A1/V1/V2 自复位位移传感器

    MORE
  • KDW-A1/V1/V2 拉杆式位移传感器

    MORE
  • KR R2/R5 自复位位移传感器

    MORE
  • KDW-R2/R5 拉杆式位移传感器

    MORE
  • KDW导电塑料直线位移传感器

    MORE
  • KR 导电塑料直线位移传感器(自复位)

    MORE
  • TWK 251

    MORE
  • VOL-- RS 485

    MORE
  • VOL系列 信号模块 经济型

    MORE
  • MUP080 信号模块 德国进口

    MORE
  • MUP100 信号模块 德国进口

    MORE
  • MUP110 160 信号模块 德国进口

    MORE
  • MUP400 信号模块 德国进口

    MORE
  • MUW250 信号模块 德国进口

    MORE
  • MUK350 信号模块 德国进口

    MORE
  • AE系列 模拟量 台湾产

    MORE

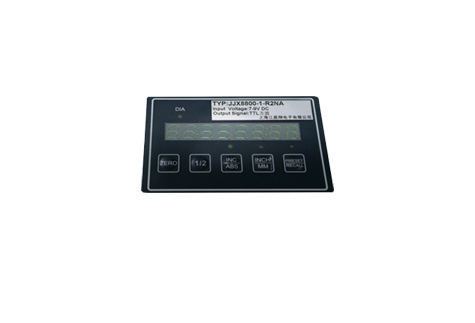

  • JJX8800-1 数字量 台湾产

    MORE
  • JJX8800-2/3 数字量 台湾产

    MORE
  • DAE 编码器 台湾产

    MORE
  • PAM 编程高数表 台湾产

    MORE
  • TAM 压力表 台湾产

    MORE
  • VOLFA--TIP系列磁致伸缩位移传感器

    MORE
  • LVDT

    MORE
  • BTL6

    MORE

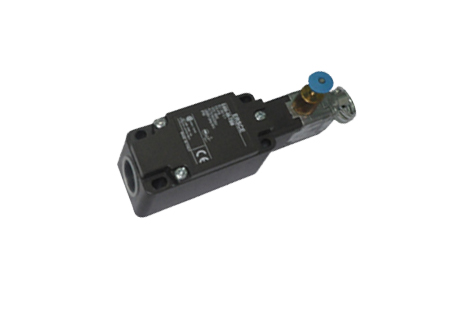

  • 安全限位开关-E400

    MORE
  • TCP

    MORE
  • MFH 耐高压接近开关

    MORE

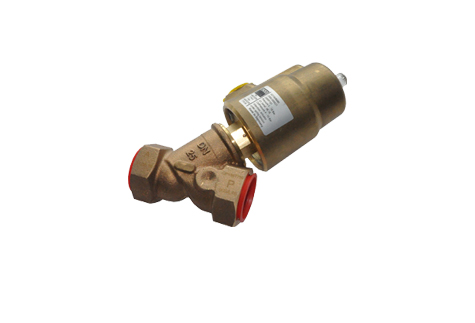

  • 气动三角阀

    MORE
  • 差分信号表(5V)

    MORE
  • 控制器

    MORE
  • DPT 导轨式信号模块 台湾产

    MORE
  • 光栅尺信号采集卡JJX-6000

    MORE
  • PT1000压力传感器

    MORE
  • PT-700压力传感器

    MORE
  • PT-201经济型压力

    MORE
  • S型拉压力TDS

    MORE
  • S型拉压力TKS

    MORE
  • 柱式拉压力TES

    MORE
  • 柱式拉压力THS

    MORE
  • 柱式拉-传感器TLS

    MORE
  • 称重/荷重TQS1(轮辐式)

    MORE
  • 称重/荷重-TQS2(轮辐式)

    MORE
  • 称重---PSD SJTT

    MORE
  • 称重/荷重TPS1(轮辐式)

    MORE
  • 称重/荷重TPS2(轮辐式)

    MORE
  • 称重/荷重TMS(轮辐式)

    MORE
  • 称重/荷重 -TFS(轮辐式)

    MORE
  • 角度PL130系列

    MORE
  • 角度PL240系列

    MORE
  • PL300系列

    MORE
  • 角度PL310系列

    MORE
  • 角度PL320系列

    MORE
  • 角度PL340系列

    MORE
  • 角度PL360系列

    MORE
  • 空心轴 GL-60、100、200 系列

    MORE
  • WAL300/305系列

    MORE
  • 直线 KL系列

    MORE
  • ML 系列

    MORE
  • 非接触Vert-X 13

    MORE
  • 非接触Vert-X 16

    MORE
  • 非接触Vert-X 21

    MORE
  • 非接触Vert-X 22

    MORE
  • 非接触Vert-X 28

    MORE
  • 非接触Vert-X 28 HD

    MORE
  • 非接触Vert-X 37

    MORE
  • 非接触Vert-X 51

    MORE
  • 角度PD200/210

    MORE
  • 角度PD2210系列

    MORE
  • 角度PD2310系列

    MORE
  • 角度PD550系列

    MORE
  • 非接触Vert-X 05E

    MORE
  • 非接触Vert-X 13E

    MORE
  • 非接触Vert-X 22E

    MORE
  • 非接触Vert-X 27E

    MORE
  • 非接触Vert-X 31E

    MORE
  • 非接触Vert-X 37E

    MORE
  • 非接触Vert-x 90E

    MORE
  • BIP/BIL

    MORE
  • SX50系列

    MORE
  • SX80系列

    MORE
  • SX120系列

    MORE
  • SX135系列

    MORE
  • 差动变压SL系列

    MORE
  • 差动变压SM系列

    MORE
  • 耐压差动SMHYD-F18

    MORE
  • 差动变压SM-HYD

    MORE
  • 电涡流 TX系列

    MORE
  • 电涡流 IC系列

    MORE
  • 电涡流 CMSS系列

    MORE

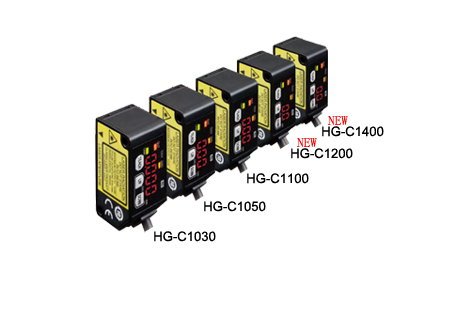

  • Panasonic激光传感器
