仪表&变送器

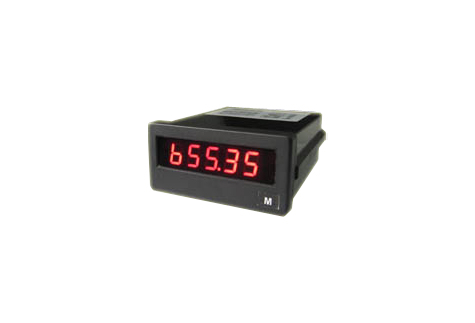

TTL脉冲输入显示表、信号模块,适合编码器或光栅尺使用,选购输出模拟量0-10mA,0-20mA,4-20mA ,可选购RS485接口与计算机通讯 ,可选购两组/四组报警点, 可设定HI-LO。光栅尺数字显示表JJX8800-1,计数速度最高达2米/秒(依据分辨率),继电器报 警(选购),250V 3A ,RS232/RS485通讯(选购),任意点清零(按键)。

  • 产品概述和特点
  • 技术参数
  • 安装图及配件
  • 相关下载
  TTL脉冲输入显示表、信号模块,适合编码器或光栅尺使用,选购输出模拟量0-10mA,0-20mA,4-20mA ,可选购RS485接口与计算机通讯可选购两组/四组报警点,可设定HI-LO。光栅尺数字显示表JJX8800-1,计数速度最高达2米/秒(依据分辨率),继电器报 警(选购),250V 3A ,RS232/RS485通讯(选购)任意点清零(按键)。

技术参数:

显示

-9999999 99999999

输入

1.5V TTL方波,AB
2.24V(
选购) TTL方波,AB

准确度

±1~3°C±3°C~23°C

防护级别

IP 65 (前面板)

工作电源

220 VAC,直流(选购)

工作温度

-10...+55°C

报 警(选购)

2/4点报 警(HILO可设置)

计算机接口(选购)

RS 485/ RS232

报 警点输出(选购)

吸合继电器(标准),光耦(选购),固态继电器(选购)

计算机接口(选购)

RS 485/ RS232

模拟量输出(选购)

4-20mA/ DC 0-10V,仅部分长度光栅尺可用,请洽技术

掉电记忆

停电后记忆传感器当前位移值

峰值记忆

测量峰值,谷值记忆功能(选购)

预置数值(选购)

清零后显示值=预置数值

函数计算(选购)

例:直线位移值转化为角度值

特殊编程功能(选购)

请联系销售


产品尺寸图:

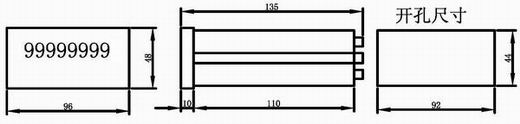

JJX8800-1数字显示表尺寸图:

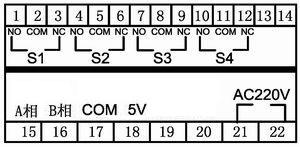

JJX8800-1数字显示表接线图:

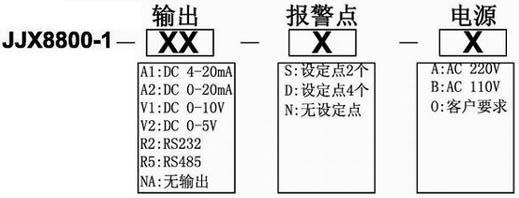

JJX8800-1数字显示表选型说明





相关资料下载:

  产品资料:

                                                JJX8800-1数字显示表操作说明书.pdf

                                               JJX8800-1modbus通讯协议.pdf
