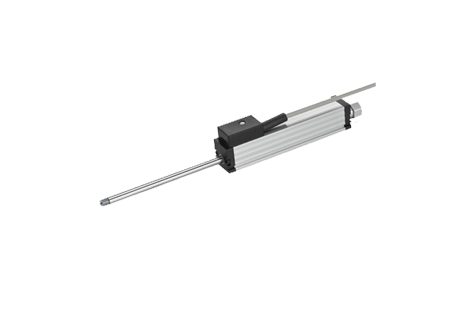

位移传感器

TR/TRS系列传感器直线位移传感器,工作量程达100 mm,带复位弹簧;位移传感器利用导电塑料和滑刷进行位置或物体外形轮廓的直接测量,不需任何形式的固体机械耦合。这些传感器组件的一个与众不同且重要的特点是其坚固且经过工程检验的结构设计。尤为重要的是,当遇到侧向应力时(如在凸轮应用中)传感器的两端柔性轴承能起到有效缓冲的作用。拉杆后端止动螺母设计,便于和电磁,气动液压执行机构链接。 特点: • 使用寿命长,运行次数可达100 x 106次运动 • 线性优异,最高可达 ±0.075% • 输出电缆或插头可选 • 兼容标准触点 • 两端柔性轴承 • 抗冲击和振动的性能优异。

  • 产品概述和特点
  • 技术参数
  • 安装图及配件
  • 相关下载

   TR/TRS系列传感器直线位移传感器,工作量程达100 mm,带复位弹簧;位移传感器利用导电塑料和滑刷进行位置或物体外形轮廓的直接测量,不需任何形式的固体机械耦合。这些传感器组件的一个与众不同且重要的特点是其坚固且经过工程检验的结构设计。尤为重要的是,当遇到侧向应力时(如在凸轮应用中)传感器的两端柔性轴承能起到有效缓冲的作用。拉杆后端止动螺母设计,便于和电磁,气动液压执行机构链接。
  特点:
      • 使用寿命长,运行次数可达100 x 106次运动
      • 线性优异,最高可达 ±0.075%
      • 输出电缆或插头可选

      • 兼容标准触点
      • 两端柔性轴承
      • 抗冲击和振动的性能优异。

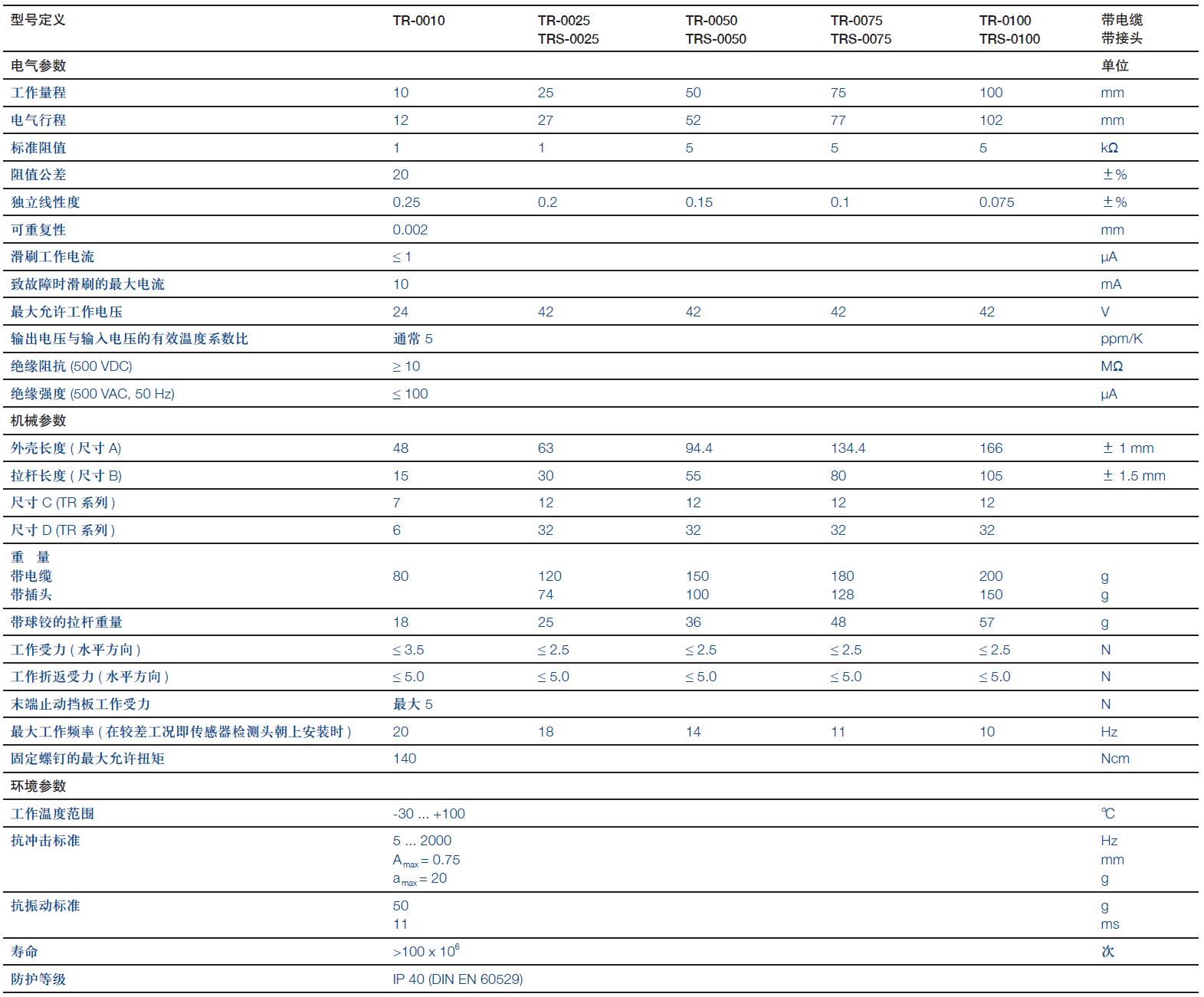

技术参数:

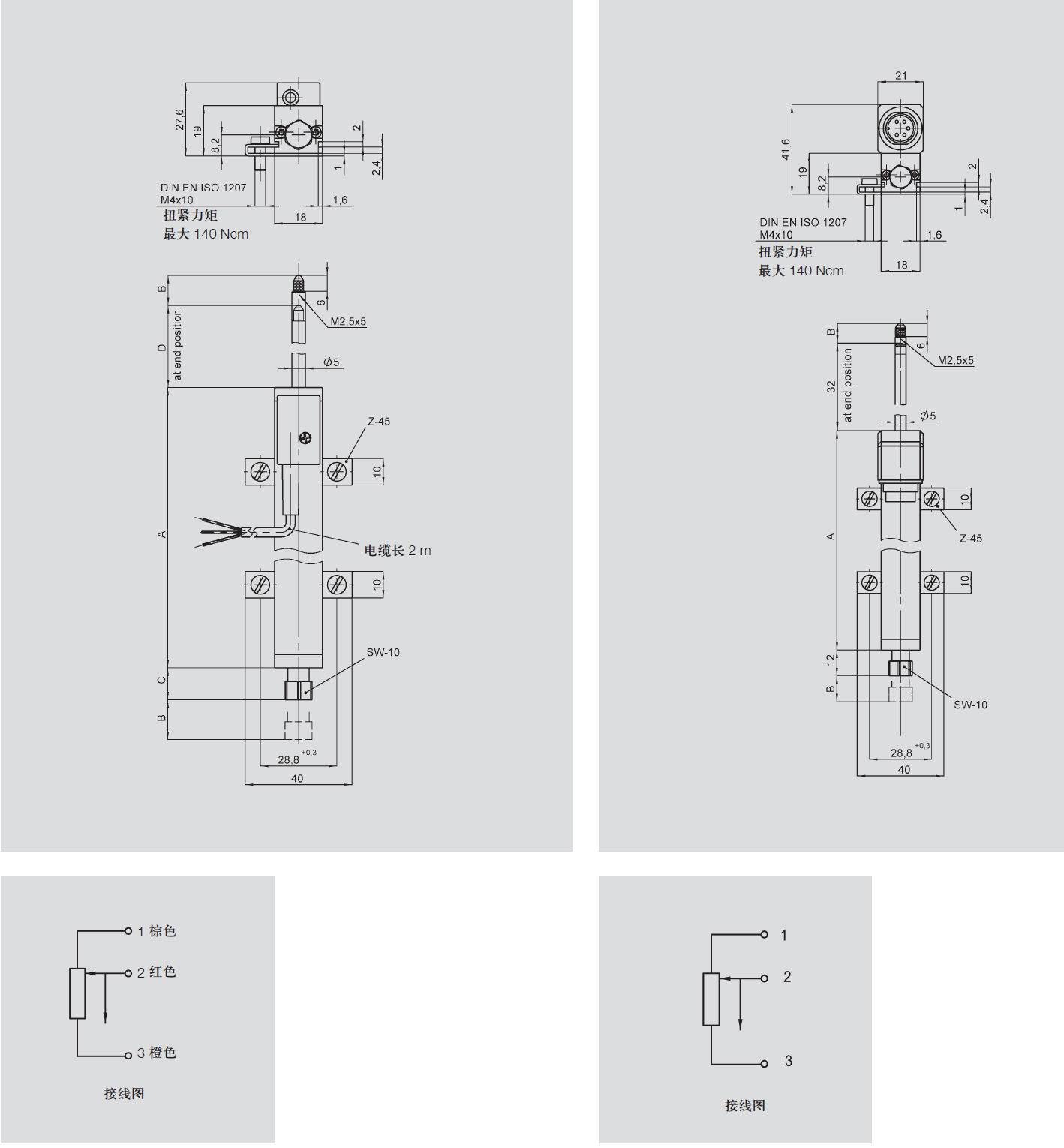

产品尺寸图:




相关资料下载:

  产品资料:

         NOVO 直线 TR/TRS.pdf
