位移传感器

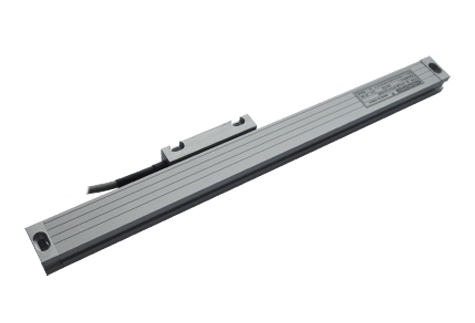

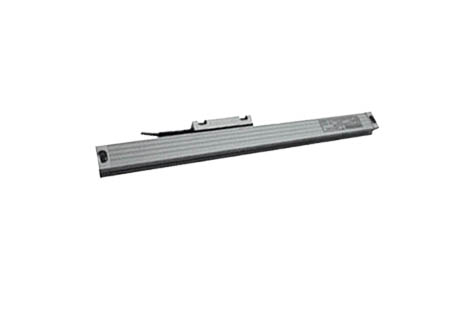

ESSA高分辨率光栅尺SL1XX ;横截面尺寸:20mmX30mm ;测量长度:0-170mm...3140mm;分辨力:0.0005mm ,0.0002mm , 0.0001mm; 输出信号:5V TTL方波 ,长线驱动(差分输出);SL1XX是精密型的光栅测量系统,适用于位移的精密测量,尤其适用于测量,机器人技术,医疗设备,精密现代化加工设备。SL1XX光栅尺将直线的位移变化转换为脉冲信号,脉冲信号的数量对应移动的距离,脉冲频率则反应了运动速度,SL1XX本体部分由一套轴承,玻璃光栅,LED光照系统组成。SL1XX输出信号为矩形方波,A,B相相差90°的两路波形,能够指示出移动距离及方向。Z相波形为零位脉冲信号,一般位于测量长度的中间位置。输出信号可根据需要是线性差动或者TTL方波。

  • 产品概述和特点
  • 技术参数
  • 安装图及配件
  • 相关下载

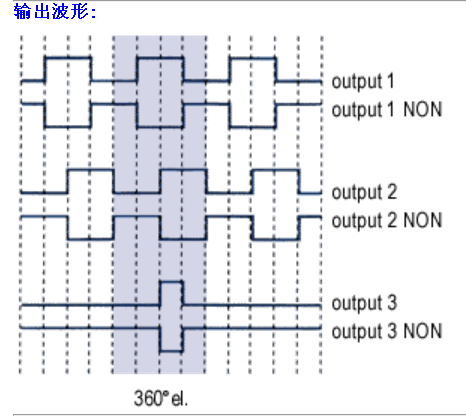

    ESSA高分辨率光栅尺SL1XX ;横截面尺寸:20mmX30mm ;测量长度:0-170mm...3140mm;分辨力:0.0005mm ,0.0002mm , 0.0001mm; 输出信号:5V TTL方波 ,长线驱动(差分输出);SL1XX是精密型的光栅测量系统,适用于位移的精密测量,尤其适用于测量,机器人技术,医疗设备,精密现代化加工设备。SL1XX光栅尺将直线的位移变化转换为脉冲信号,脉冲信号的数量对应移动的距离,脉冲频率则反应了运动速度,SL1XX本体部分由一套轴承,玻璃光栅,LED光照系统组成。SL1XX输出信号为矩形方波,A,B相相差90°的两路波形,能够指示出移动距离及方向。Z相波形为零位脉冲信号,一般位于测量长度的中间位置。输出信号可根据需要是线性差动或者TTL方波。

技术参数:

测量长度

170/220/270/320/370/420/470/520/620/720/

770/820/920/1020/1140/1240/1340/1440/1540/

1640/1740/1840/1940/2040/2140/2240/2340/2440

2340/2440/2540/2640/2740/2840/2940/3040/3140

分辨率

0.10.20.5um

准确度

±5um/1000mm

最大测量速度

0.25m/s

驱动力

小于5N

工作电压

5Vss±5%

电流

80mA±20%

防护等级

IP54

工作温度

0-40

绝缘阻抗

Min.20MΩ

输出信号(LD线性差动输出)

RS 422  20mA

输出信号(TTL输出)

L=max.0.5vat<10mA/ H=min.3.5vat>2.5mA

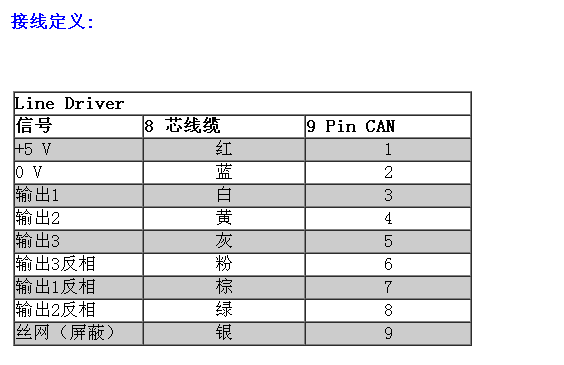

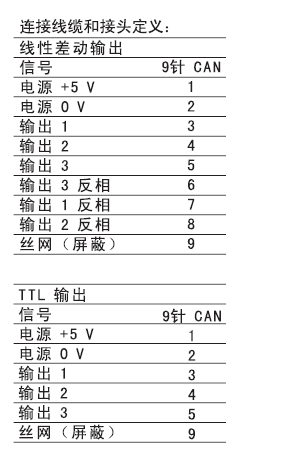

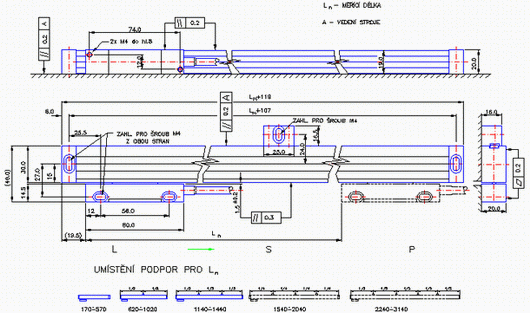

产品尺寸图:

下载相关资料:

  产品资料:

                 捷克ESSA 高分辨 SL.pdf
