位移传感器

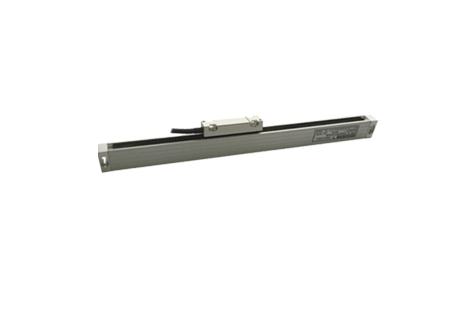

捷克ESSA精密型大量程光栅尺 测量长度:0-170mm...3140mm 分辨力:0.0005mm ,0.0002mm , 0.0001mm 输出信号: 5V TTL方波 ,长线驱动 工作温度:0 - 40°C ESSA高分辨率光栅尺SL2XX 横截面尺寸:27mmX38mm 测量长度:0-170mm...3140mm 分辨力:0.0005mm ,0.0002mm , 0.0001mm 输出信号: 5V TTL方波 ,长线驱动(差分输出)

  • 产品概述和特点
  • 技术参数
  • 安装图及配件
  • 相关下载
捷克ESSA精密型大量程光栅尺,测量长度:0-170mm...3140mm,分辨力:0.0005mm ,0.0002mm , 0.0001mm

输出信号: 5V TTL方波 ,长线驱动,工作温度:0 - 40°C;

ESSA高分辨率光栅尺SL2XX ,横截面尺寸:27mmX38mm ,测量长度:0-170mm...3140mm ,分辨力:0.0005mm ,0.0002mm , 0.0001mm ,

输出信号: 5V TTL方波 ,长线驱动(差分输出)。

技术参数:

测量长度

170/220/270/320/370/420/470/520/620/720/770

/820/920/1020/1140/1540/1640/1740/1850

分辨度

0.10.20.5125a 10 um

准确度

±5um/1000mm

测量速度

0.5m/s

操作力

Less  than 5N

工作电压

5Vss ±5%

电流(差分输出)

max. 80mA

电流(TTL输出)

max. 50mA

防护等级

IP40

工作温度

0-40

绝缘强度

min20MW

输出(差分、长线驱动)

RS42220mA

输出(TTL

L=max.0.5v at<10mA

H=min.3.5vat>2.5mA




产品尺寸图:

              暂无

相关资料下载:

  产品资料:

                     ESSA 高分辨率光栅尺SL2.pdf
