压力

拉压力传感器,可测双向拉压力,1.5倍过载,最高0.02%的线性精度,多种信号输出:0-10V,4-20mA。 柱式拉压力传感器TES ●采用柱式结构梁 ●抗偏载性能好 ●长期稳定性好 ●可选量程:10~200t。

  • 产品概述和特点
  • 技术参数

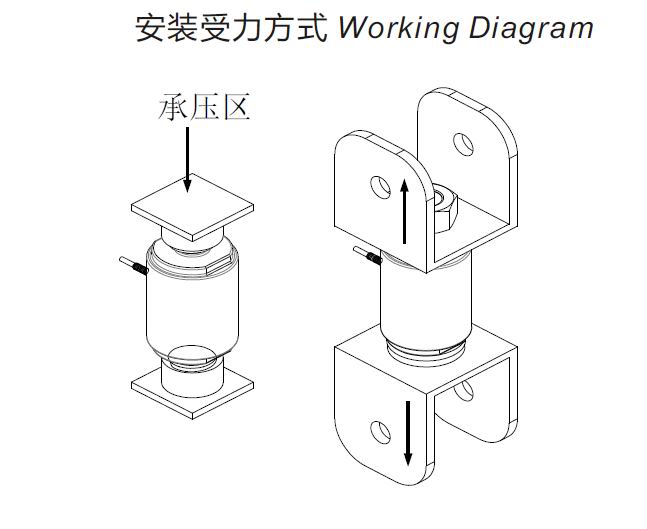

  • 安装图及配件
  • 相关下载
  拉压力传感器,可测双向拉压力,1.5倍过载,最高0.02%的线性精度,多种信号输出:0-10V,4-20mA。

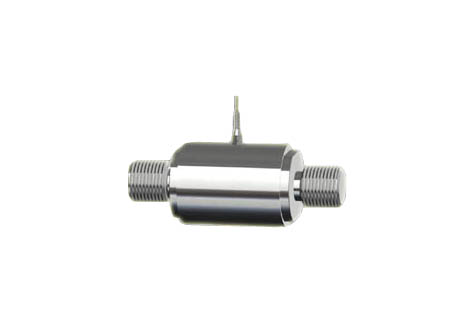

  柱式拉压力传感器TES
  ●采用柱式结构梁
  ●抗偏载性能好
  ●长期稳定性好
  ●可选量程:10~200t。

技术参数:

技术指标:

材质

合金钢

额定载荷(t)

10/20/30/50/70/80/100/150/200

电气指标

精度

0.050.1%F.S

灵敏度

1.52.0mV/V

推荐激励电压

510V DC

最大激励电压

15V DC

电缆

1.5m

蠕变(30分钟)

±0.05~±0.1%F.S

零点平衡

±1%F.S

输入阻抗

380±10Ω或750±15Ω

输出阻抗

350±3Ω或700±5Ω

绝缘电阻

5000MΩ

使用环境参数

安全过载

150%F.S

极限过载

200%F.S

工作温度

-20~+65

零点温度影响

±0.05%F.S/10

输出温度影响

±0.5%F.S/10

外壳防护等级

IP65

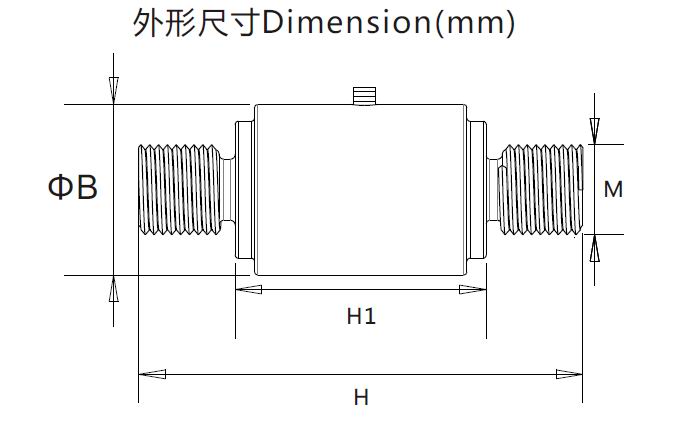

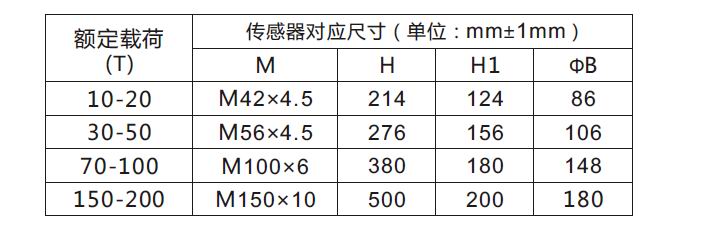

产品尺寸:











相关资料下载:

  产品资料:

            柱式拉压力传感器 TES.pdf
