LWM 感应式直线位移传感器，基于一个新的具体专利的检测原理，能够非接触地检测物体的当前位置，LWM 传感器包含一个发送器/接收器传感器元件和一个谐振线图，所有原件都安装在突出的铝制外壳中收到可靠的保护。该谐振线圈经一根连接杆与机床的部件相连，需对齐位置进行确定，一个瞬时的激发脉冲以32kHz的采样频率被施加到矩形激励线圈上，激发脉冲引起谐振电路中的无源振荡器发生振荡，这就与三角形接收线圈发生电感耦合。当前的位置信号立即以绝对量输出。可以通过针脚的链接方式“斜度选择器”确定信号的斜度（上升型或下降型）。
技术参数：
电压
电流
输出电压
0…..10V
输出电流
4…..20mA
每个输出最大负载电流
6mA
系列分别率
5μm
5μm
重复精度
10μm
10μm
采样频率
典型值 32KHZ
典型值 32KHZ
最大线性误差
≤0.02%
≤0.02%
供电电压
18…30VDC
18…30VDC
空载电流消耗
≤80mA
≤80mA
工作温度
-20…+85℃
-20…+85℃
存储温度
-40….100℃
-40….100℃
冲击负载
100g/2ms
100g/2ms
振动
12g，10…2000Hz
12g，10…2000Hz
绝缘强度
500V(外壳接地)
500V(外壳接地)
防护等级符合
IP54
IP54
外壳材质
阳极氧化铝
阳极氧化铝
紧固件
安装夹具
安装夹具
连接
插头M12，8芯线
插头M12，8芯线
外壳长度A
额定检测长度+100mm
额定检测长度+100mm
J机械检测长度B
额定检测长度+10mm
额定检测长度+10mm

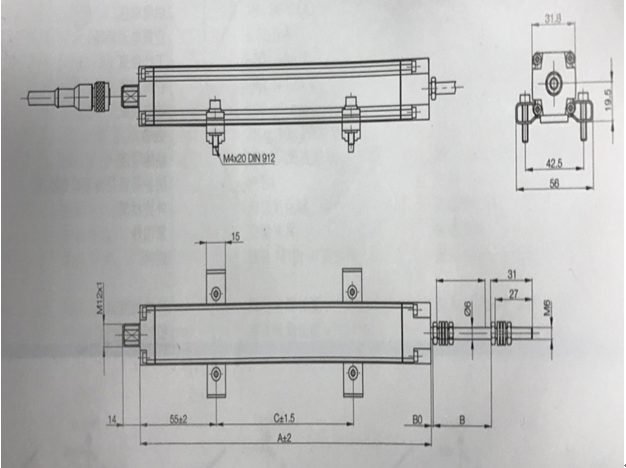

产品尺寸图：
