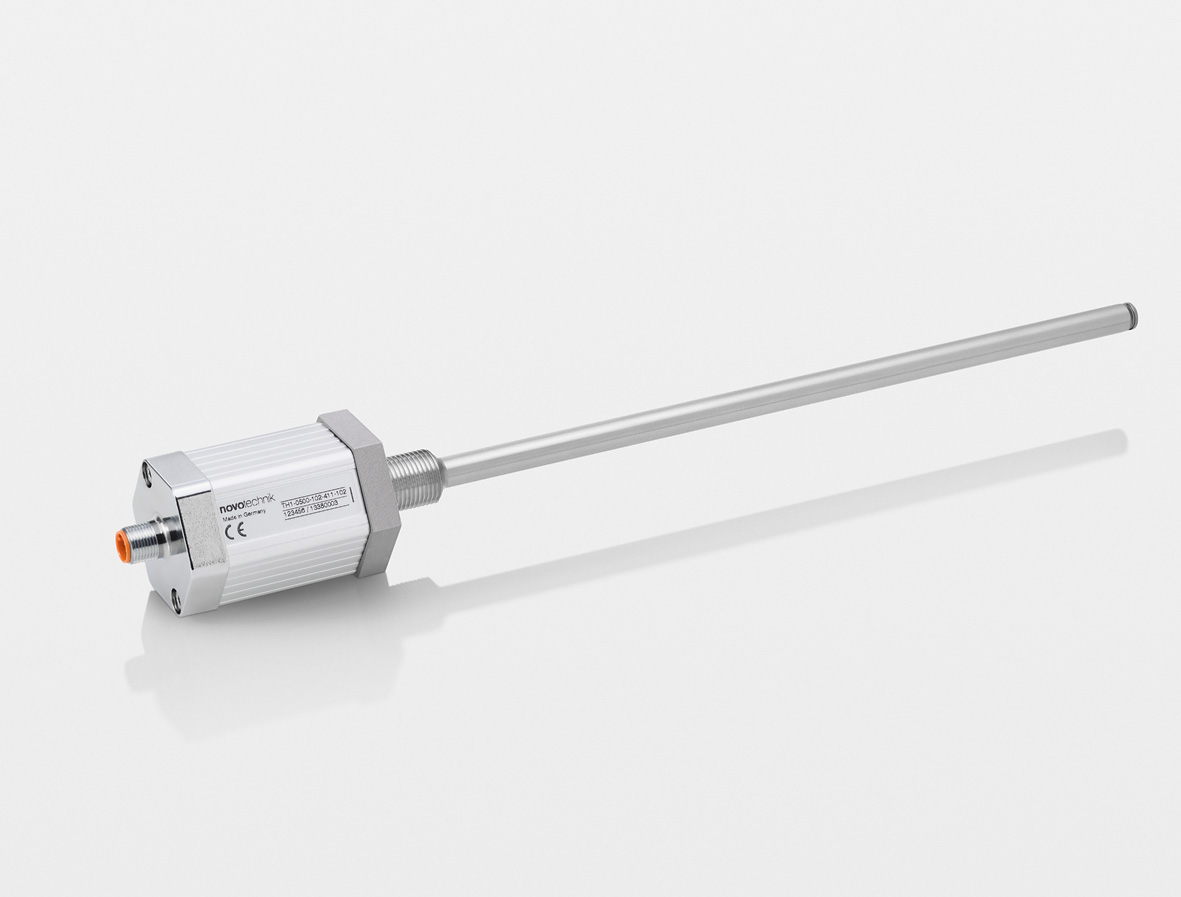

TH1 系列直线位移传感器
非接触式磁滞伸缩原理,NOVOSTRICTIVE 测量技术 无机械磨损,绝对值输出,工作量程可达 4250 mm
应用NOVOSTRICTIVE® 非 接触式磁致伸缩测量技术的传 感器可在控制、定位和测量系 统中对位置和长度进行直接、 精确、绝对地测量。
测量过程通过使用移动 O 型磁环实现。O 型磁环呈悬浮 移动状态,非接触式设计使安 装更加简便,无磨损操作意味 着无限的机械寿命和磁环的无 限制往返速度,测量量程最高 可达 4250 mm。
由于采用先进的测量原 理、完美的设计和精选的原材 料,使得传感器的温度系数对 数据测量的影响降到最低。与 测量技术相结合考虑的机械强 度意味着系统具有很高的抗冲 击和抗振动性能。
传感器棒形设计允许传感 器安装在带有压力的液压缸和 气压缸内。非接触式 O 型磁块 可使传感器安装更为简单。
传感器中成熟的 ASIC 技 术可提供标准的绝对输出信 号。
除提供标准的模拟量电压 和电流信号外,还提供诸如 同 步 串 行 接 口 (24、25 或 26 位 ) 以及启动 / 停止脉冲这些 常用接口,还具有数据传输 监控功能的高性能动态串行 “DyMoS®”接口。
特点:
• 传感器和测棒高度集成
• 非接触式磁致伸缩原理,NOVOSTRICTIVE® 测量技术 • 非接触式位置测量
• 无机械磨损,无限的机械寿命
• 标准电流信号或电压信号输出
• 工作量程可人工设置
• 线性优异,最高可达 50 µm
• 无论工作量程大小,分辨率最高可达 0.001 mm
• 温度系数低,<30 ppm/K
• 抗冲击或振动的性能优异
• 可选输出电缆或插头
• 防护等级 IP67 / IP68
• 工作压力最高可达 350 bar
• 具体请同时参考产品使用手册和机械加工图纸

技术参数:

    模拟量电压 和 电流信号,同 步 串 行 接 口 SSI(24、25 或 26 位 ) ,启动 / 停止脉冲及 具有数据传输 监控功能的高性能动态串行 “DyMoS®”接口等技术参数,请参照相关资料下载

相关资料下载:

      产品资料:

                            TH1系列模拟量输出>>>>



                           TH1系列SSI/启动停止脉冲输出>>>>



                        TH1系列磁环和线缆等配件选型资料>>>>
