位移传感器

NOVOSTRICTIVE专有磁致伸缩技术 非接触式直线位移传感器 无机械磨损 无限机械寿命 液压油缸/气压活塞缸内置安装 绝对值信号输出 线性精度 0.04% 工作电压范围宽 测量行程0-50...2000 mm 插头式法兰安装 移动工程车辆应用 防护等级IP67/IP6K9K可选

  • 产品概述和特点
  • 技术参数

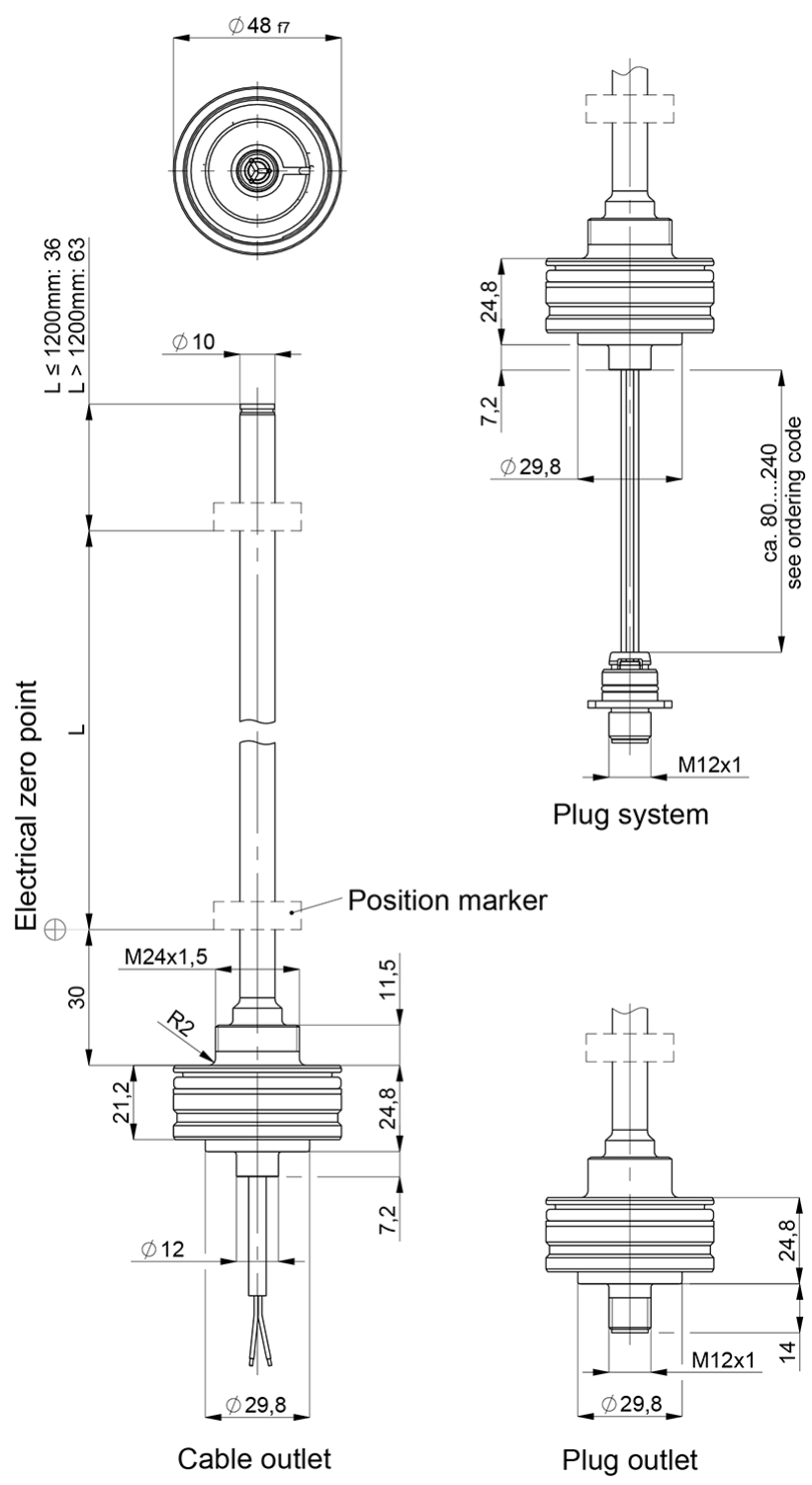

  • 安装图及配件
  • 相关下载

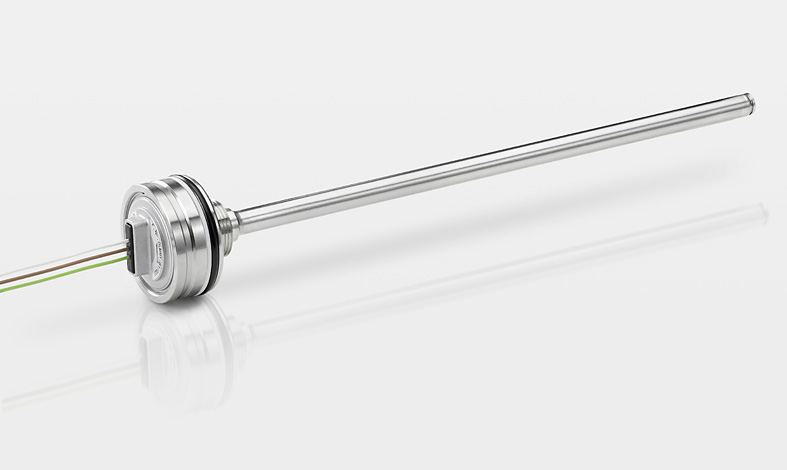

NOVOSTRICTIVE专有磁致伸缩技术

非接触式直线位移传感器
无机械磨损 无限机械寿命
液压油缸/气压活塞缸内置安装
绝对值信号输出
线性精度 0.04%
工作电压范围宽
测量行程0-50...2000 mm
插头式法兰安装
移动工程车辆应用

防护等级IP67/IP6K9K可选


特点
• 可安装在液压和气压活塞缸体内
• 无机械磨损,磁致伸缩测量原理
• 正常工作环境压力 350 bar;峰值工作压力 450 bar
• 环型磁块固定引导,非接触测量
• 无限的机械寿命
• 磁环移动不受速度限制
• 输出绝对值信号
• 线性精度高达 0.04%
• 工作电压范围宽
• 非常适合最高水平EMC要求的移动车辆应用。比如ISO 脉冲标 准以及ISO11452干扰标准等甚至高于E1 标准。
• 其他规格要求见单独技术资料
应用
液压和气压缸在下列行业 • 农林机械
• 建筑机械
• 装/卸载车辆
• 带延伸臂之工程车辆

绝对位置输出传感器TM1可以直接安装于油缸内部,实现紧凑和经济型位置测量。因为耐压不锈钢法兰和测杆完美焊接,故 该传感器可以应用于极端恶劣场合。磁致伸缩原理保证优异的测量精度,量程最高可达2000毫米。无源环型磁块非常便于机械耦 合。

技术参数:

   详细资料请下载资料:  相关下载


相关资料下载:

      产品资料:

                            TM1系列圆形电子仓产品资料>>>>

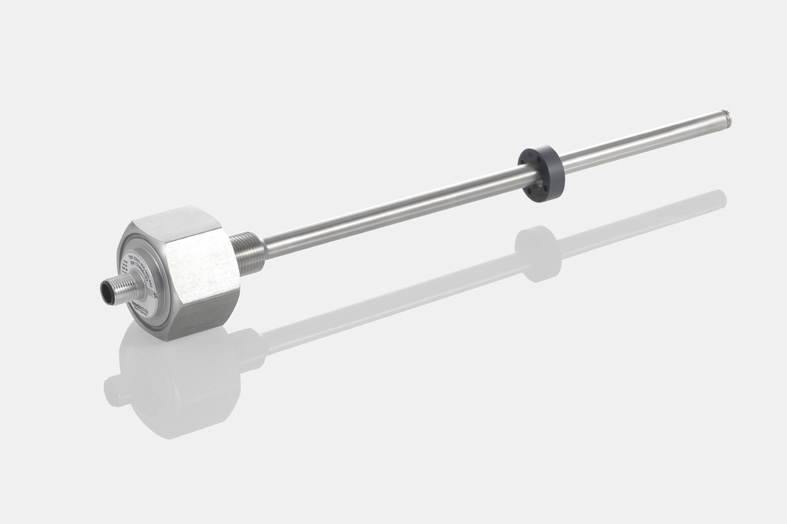

                                                       TM1系列六角形电子仓产品资料
