位移传感器

AWS360ZE系列角度传感器工业级,电位计原理坚固,抗恶劣环境,360º 电位计AW360 ZE 是“坚固型”设计,尤其适合于恶劣应用环境,比如工厂及重工业等。外壳设计为防水型,轴连接采取特殊密封工艺。采用侧接头作电气连接。该传感器除了直接输 出模拟信号外,还可外接A/D 转换器。在这种情况下,该传感器可作为分辨率为12 位,并具有10 或11 位的绝对精度的角度传感器使用。该传感器克服了其它电位计的技术局限性,采用两个滑刷和混合电路消除测量死区,故AWS 360 ZE 能够用于360º 内任一角度测量。输出锯齿波型的初始与结束电压定义精确,因此不存在通常电位计具有的功能性角度公差。上述特性以及最大输出电压由供电电压决定,使设备无 需进行电气调整即可互换或更换。顺时针方向转动轴 ( 面对轴端)时,信号将增加。其他输出信号可根据客户要求提供。为避免测量误差,该传感器可传送完全独立于模拟量输出的逻辑信号,该逻辑信号可禁止在复位阶 段的A/D 转换。

  • 产品概述和特点
  • 技术参数
  • 安装图及配件
  • 相关下载

    AWS360ZE系列角度传感器工业级,电位计原理坚固,抗恶劣环境,360º电位计AW360ZE是“坚固型”设计,尤其适合于恶劣应用环境,比如工厂及重工业等。外壳设计为防水型,轴连接采取特殊密封工艺。采用侧接头作电气连接。该传感器除了直接输 出模拟信号外,还可外接A/D 转换器。在这种情况下,该传感器可作为分辨率为12 位,并具有10 11 位的绝对精度的角度传感器使用。该传感器克服了其它电位计的技术局限性,采用两个滑刷和混合电路消除测量死区,故AWS 360 ZE 能够用于360º 内任一角度测量。输出锯齿波型的初始与结束电压定义精确,因此不存在通常电位计具有的功能性角度公差。上述特性以及最大输出电压由供电电压决定,使设备无 需进行电气调整即可互换或更换。顺时针方向转动轴 ( 面对轴端)时,信号将增加。其他输出信号可根据客户要求提供。为避免测量误差,该传感器可传送完全独立于模拟量输出的逻辑信号,该逻辑信号可禁止在复位阶段的A/D 转换。

特点:
     • 360º 无间隙输出
     • 线性优异
     • 互换性高,无需电气调整
     • 12 位分辨率,可重复性优异
     • 使用寿命长,50 x 106 次运动
     • 轴长10 mm,坚固,满足工业测量需要
     • 防护等级IP 65

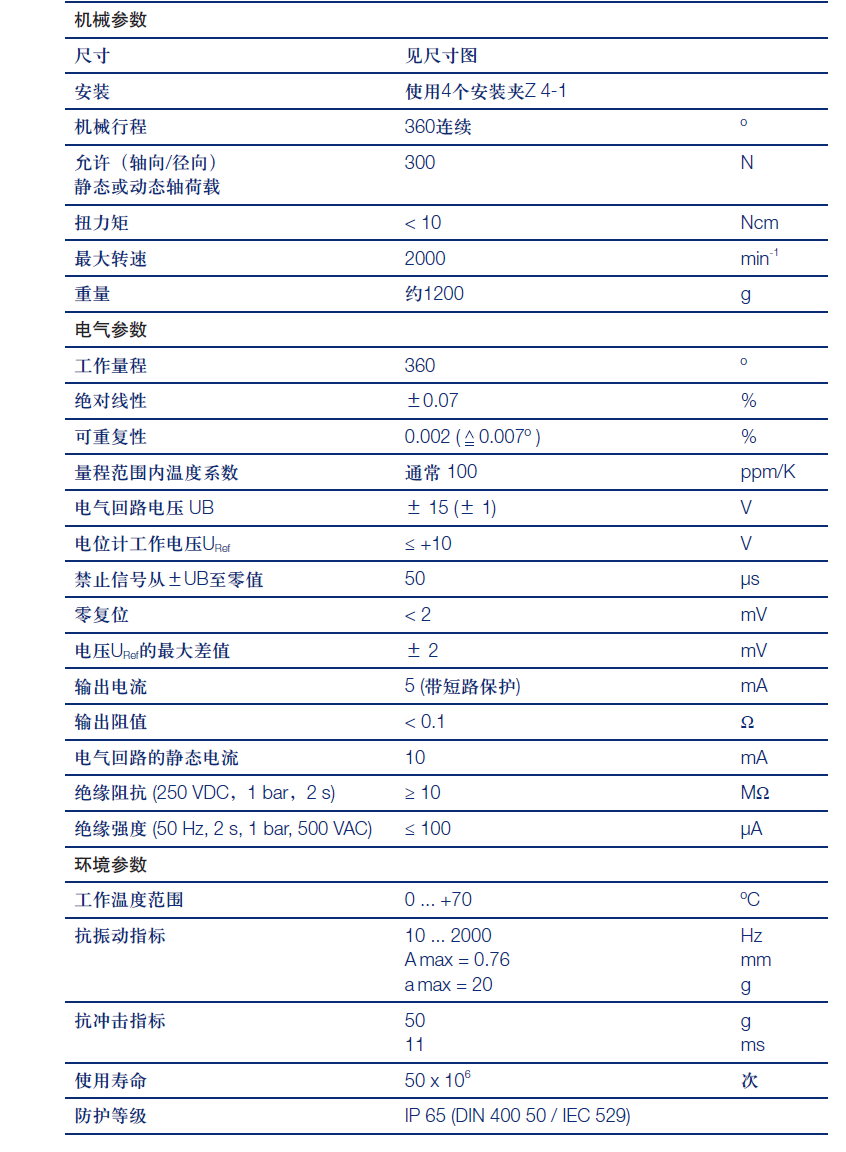

        技术参数:

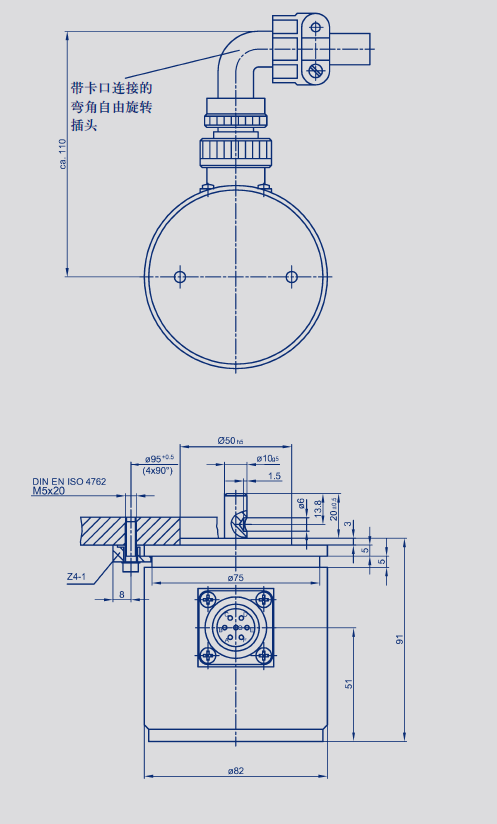

产品尺寸图:


相关资料下载:

  产品资料:

          NOVO 角度 AW360ZE.pdf
